■ Zucchetti SpA - Gozzano
(NO)
|
 |
|
Nata nel 1929, Zucchetti
Rubinetteria è oggi la prima azienda italiana nel settore. Il Gruppo
Zucchetti comprende cinque grandi stabilimenti; a Gozzano (NO) ha
sede lo stabilimento di produzione. Con 450 addetti altamente
qualificati, l'azienda occupa una superficie complessiva di 68.000
metri quadri, producendo 5 milioni di articoli l'anno che esporta in
più di 100 paesi in ogni continente, dall'Europa all'Estremo
Oriente.
|
Le funzioni realizzate
La referenza comprende nello stesso impianto ambienti destinati ad
uffici e alla produzione. In entrambi i casi, il sistema bus KNX offre
molte opportunità per incrementare comfort e risparmio energetico,
vantaggi ottenibili grazie anche ad un'attenta progettazione
architetturale. Con il sistema KNX sono state realizzate le funzioni
seguenti:
■
illuminazione
■
termoregolazione
■
controllo aperture
Illuminazione
L'edificio presenta molte pareti a vetri, una soluzione ottimale per la
quota elevata di luce naturale disponibile che aumenta il comfort
lavorativo e riduce la quota di luce artificiale necessaria.
|
 |
|
La regolazione degli
apparecchi d'illuminazione è ottimizzata per mezzo di sensori KNX
che operano in funzione della presenza di persone nell'ambiente e
dell'intensità della luce naturale, integrandola con la componente
artificiale solo quando effettivamente necessario. |
|
|
|
|
|
 |
|
Al piano terra è
presente una parte dello stabilimento di produzione: l'illuminazione
in questo caso comprende una trentina di accensioni controllate da
due pulsantiere posizionate accanto agli ingressi principali. Queste
comandano le accensioni sia singolarmente che a gruppi. Una
particolarità dell’impianto di illuminazione sono le luci notturne,
infatti queste di giorno sono utilizzate come luci tradizionali,
mentre di notte rimangono accese grazie ad un sensore crepuscolare
KNX, che comanda anche le luci 7esterne. |
Termoregolazione
Negli uffici il
sistema di climatizzazione (riscaldamento/condizionamento) è composto da
fan-coil ed un'unità di trattamento aria; per ogni ambiente un
termostato permette di cambiare manualmente la temperatura di setpoint e
gestisce le tre velocità del ventilconvettore.
|
 |
|
In alcuni ambienti sono
presenti i cosiddetti "torrini" che consistono in aperture verticali
che facilitano il ricambio dell'aria; questi possono essere
controllati sia in apertura che in chiusura tramite pulsanti KNX ed
uscite KNX per il comando di azionamenti motorizzati. Grazie alla
presenza di un sensore pioggia collegato alla stazione meteo KNX, in
caso di precipitazioni i torrini si chiudono automaticamente e i
comandi manuali vengono contemporaneamente inibiti. Negli ambienti
produttivi il riscaldamento è composto da diffusori a parete
controllati direttamente dal termostato locale. |
Controllo aperture
Nella zona produzione una serie di finestre assolve la funzione di
diffondere all'interno la luce naturale e di permettere la ventilazione
degli ambienti; esse possono essere controllate manualmente per mezzo di
pulsantiere KNX.
|
 |
|
Per evitare
danneggiamenti, le stesse finestre possono essere chiuse
automaticamente in caso di pioggia, evento che viene rilevato ed
elaborato dalla stessa stazione meteo KNX utilizzata per la gestione
dei torrini negli uffici. Grazie al sistema KNX, dalla portineria è
inoltre possibile gestire centralmente tutte le entrate, con
l'enorme vantaggio di poter portare alla pulsantiera locale un unico
cavo: quello per la comunicazione KNX. |
Distribuzione
La distribuzione
della linea di potenza è stata effettuata tramite un sistema a condotti
sbarra; superiormente sono installati gli impianti idraulici e un canale
per i cavi dati che è stato utilizzato anche per la posa del cavo bus
KNX. Gli attuatori KNX sono stati installati nelle cassette di
derivazione dei condotti sbarra; i vari canali delle uscite sono
destinati al controllo di illuminazione e termoregolazione. Questo tipo
di distribuzione ha reso rapido, semplice e ordinato il risultato finale
dell'impianto elettrico.
|
Progettazione e messa in
servizio |
|
 |
|

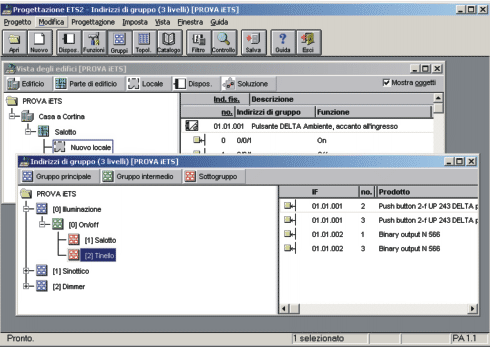

Per la progettazione e
la messa in servizio dell’impianto KNX si è utilizzato un PC
portatile ed il software ETS®. L'eventuale aggiunta in futuro di
nuovi apparecchi o nuove funzioni KNX nonchè una riconfigurazione
dell'impianto non pone particolari problemi, potendo modificare in
ogni momento il progetto ETS®.
ETS® è un programma con il quale è possibile
programmare tutti i prodotti KNX semplicemente importando il
corrispondente programma applicativo. |
|
